Projektowanie odporności. Cyfrowa inżynieria misji w obronie powietrznej

Materiał sponsorowany

Autor: Przemysław Turos - Doradca ds. Cyfrowej Inżynierii Misji, firma Symkom

Agresja Rosji na Ukrainę zrewidowała nasze rozumienie współczesnych zagrożeń: od masowego użycia tanich systemów bezzałogowych, przez wyrafinowane pociski manewrujące, aż po broń hipersoniczną i balistyczną. W tym nowym krajobrazie geopolitycznym tradycyjne metody planowania obrony oparte na statycznych mapach i uproszczonych modelach zasięgu okazują się niewystarczające. Odpowiedzią na tę złożoność jest Digital Mission Engineering (DME) – podejście, w którym fundamentem bezpieczeństwa staje się precyzyjna symulacja w środowisku Ansys STK (Systems Tool Kit).

Kluczowym elementem projektowania nowoczesnej „tarczy” jest wielowymiarowe modelowanie zagrożeń. Dzisiejsze pociski balistyczne i manewrujące nie poruszają się po prostych, łatwych do przewidzenia trajektoriach. Wykorzystują one rzeźbę terenu, wykonują manewry unikowe w gęstych warstwach atmosfery i operują w oparciu o precyzyjną nawigację satelitarną.

STK pozwala na stworzenie cyfrowego bliźniaka całego teatru działań, w którym fizyka lotu pocisku, jego sygnatura radarowa (RCS) oraz termiczna (IR) są synchronizowane w czasie. Dzięki temu inżynierowie i stratedzy mogą nie tylko przewidywać trajektorie lotu, ale przede wszystkim identyfikować martwe strefy w systemach detekcji, zanim jeszcze realne zagrożenie pojawi się na horyzoncie.

Drugim filarem skutecznej obrony jest optymalizacja sieci sensorycznej. W warunkach polskich, obejmujących obszary o zróżnicowanym ukształtowaniu terenu czy gęstej zabudowie, rozmieszczenie radarów i sensorów optoelektronicznych musi być wynikiem precyzyjnych analiz. STK umożliwia modelowanie prawdopodobieństwa wykrycia i parametrów śledzenia z uwzględnieniem wpływu środków walki elektronicznej i warunków atmosferycznych.

Włączenie do architektury satelitarnych systemów rozpoznawczych i wczesnego ostrzegania pozwala na pozyskiwanie danych niedostępnych innymi metodami. Bliska integracja środków kosmicznych pozwala przekazywanie informacji z sensorów orbitalnych do naziemnych systemów kierowania ogniem.

Wyzwaniem jest także modelowanie procesu podejmowania decyzji (C2 – Command and Control). W dobie ataku saturacyjnego, gdzie system obronny musi poradzić sobie z dziesiątkami celów jednocześnie, wąskim gardłem staje się nie sprzęt, a czas reakcji człowieka i systemów informatycznych. Narzędzia DME pozwalają zasymulować cały łańcuch decyzyjny: od momentu wykrycia sygnatury przez sensor, przez analizę w centrum dowodzenia, aż po wypracowanie komendy dla środków zwalczania. Możliwość modelowania sieci i opóźnień w transmisji danych pozwala na budowę systemów odpornych na walkę elektroniczną i zakłócenia GPS.

Teatr działań

Możliwości wizualizacji i analiz geoprzestrzennych w STK stanowią fundament, który nadaje symulacjom wymiar rzeczywistego poligonu działań. Środowisko to nie jest jedynie tłem graficznym, lecz aktywnym komponentem analitycznym, który bezpośrednio wpływa na wyniki obliczeń. System dostarcza użytkownikowi globalny dostęp do precyzyjnych danych wysokościowych (w tym budynków), obrazowych i map referencyjnych poprzez serwery producenta oraz integrację z usługami Bing Maps i Cesium Ion. Dzięki temu analityk może błyskawicznie osadzić aktywne symulacyjnie komponenty systemów obrony powietrznej w rzeczywistym terenie.

Dane wysokościowe są automatycznie uwzględniane przez sensory i algorytmy propagacji sygnału. STK wykonuje analizy pola widzenia oraz stosując modele propagacji wykraczające poza pole widzenia. Możliwe jest generowanie dynamicznych map zasięgu (STK Coverage), które wizualizują cienie radarowe i luki w pokryciu wynikające z fizycznych barier terenowych.

————————————————————————————————————————————————

Posłuchaj videopodcastu

w jaki sposób STK wspiera świadomość sytuacyjną w standardach NATO (Link-16)

• jak inżynieria systemowa pozwala unikać ryzyk i generować realne oszczędności;
• jak wygląda proces certyfikacji (od poziomu początkującego do eksperta);
• planowanie misji dronów (UAV) w środowisku walki elektronicznej i zagłuszania sygnału;
• jak realizować tajne projekty w warunkach całkowitego odcięcia od internetu (Geospatial Content Server);

LINK

————————————————————————————————————————————————

W modelowaniu rozmieszczenia komponentów oraz analizach ich skuteczności zastosowanie znajdują dane przestrzenne wprowadzane przez użytkownika. Przykładem może być użycie analityczne stref odpowiedzialności, czy podział przestrzeni powietrznej.

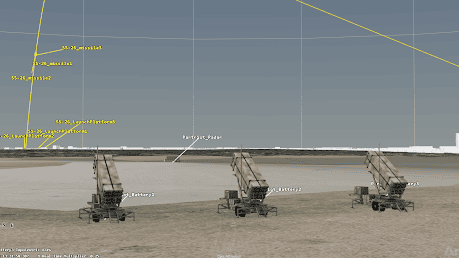

Do dyspozycji użytkownika są zsynchronizowane czasowo środowiska wirtualnego globu 3D i map pozwalające na animację zdarzeń reprezentowanych przez scenariusz analityczny. Wizualizacja w STK łączy dynamiczne modele z wynikami analiz w spójny obraz, umożliwiając tworzenie animacji o jakości prezentacyjnej, które jednocześnie są matematycznie poprawne.

Oprogramowanie prezentuje przestrzennie wyniki analiz, takich jak izolinie prawdopodobieństwa wykrycia czy strefy rażenia pocisków, tworząc kompleksowy, cyfrowy obraz teatru działań wojennych, niezbędny do podejmowania strategicznych decyzji obronnych.

Modelowanie zagrożeń

W STK istnieje kilka metod modelowania lotu pocisków balistycznych oraz manewrujących, załogowych i bezzałogowych statków powietrznych czy środków hipersonicznych. Najwierniej odzwierciedla je STK Aviator.

Moduł STK Aviator to modelowanie trajektorii łączące łatwość wprowadzania procedur i manewrów z zaawansowaną kinetyką lotu realizowaną na bazie modeli osiągów konkretnych statków powietrznych. W przeciwieństwie do standardowych propagatorów, Aviator uwzględnia charakterystykę aerodynamiczną platformy, parametry napędu czy wpływ warunków meteorologicznych. Pozwala modelowanie lotu z odwzorowaniem rzeźby terenu czy precyzyjne modelowanie przechyleń podczas zwrotów, co determinuje widoczność dla radarów.

W przypadku broni hipersonicznej, Aviator pozwala na symulację złożonych faz lotu w rzadszych warstwach atmosfery, gdzie kluczowe jest utrzymanie energii przy prędkościach wielokrotnie przekraczających prędkość dźwięku. Dzięki temu analityk otrzymuje fizycznie poprawną trajektorię, która stanowi podstawę realnych scenariuszy poruszania się celów dla systemów naprowadzania i pozwala na wiarygodną ocenę czasu ostrzegania w warunkach bojowych. Istotna jest także możliwość modelowania zmian temperatury poszycia przy wysokich prędkościach. Jest to istotne dla tworzenia wiarygodnych sygnatur termalnych celów, które uzupełniają obsługiwane przez STK przekroje radarowe.

Możliwy jest także import do STK danych o ruchu obiektów zarejestrowanych przez systemy śledzące. Stanowi to kluczowy element walidacji systemów obronnych. Zarejestrowane trajektorie pocisków balistycznych czy hipersonicznych, charakteryzujące się nieliniowymi manewrami i zmiennym przyspieszeniem, wprowadzane są jako cele do symulacji i stosowane w analizach skuteczności systemów wykrywania i śledzenia.

Analizy systemów wykrywania i śledzenia

Ansys STK oferuje unikalne podejście do modelowania sensorów, oparte na wysokiej wierności fizycznej, wykraczające daleko poza proste geometryczne bryły zasięgu. W zakresie systemów radarowych, moduł STK Radar pozwala na pełną analizę równania radarowego w środowisku dynamicznym. Użytkownik może definiować parametry techniczne, takie jak model, parametry i tryb pracy anteny, straty systemowe, moc nadajnika oraz złożone algorytmy integracji impulsów.

Kluczową funkcjonalnością jest analiza wpływu przekroju radarowego celu, która w STK jest dynamiczna – zmienia się w zależności od kąta obserwacji obiektu, co ma krytyczne znaczenie przy wykrywaniu pocisków stealth czy manewrujących celów hipersonicznych. System uwzględnia również wpływ środowiska: szumy tła, clutter terenowy oraz tłumienie atmosferyczne, co pozwala na precyzyjne obliczenie dziesiątek dynamicznych w czasie parametrów skuteczności systemu względem celu z prawdopodobieństwem wykrycia na czele. STK Radar uwzględnia także przypadkowe oraz celowe zakłócanie systemów radiolokacyjnych, co pozwala na wprowadzenie do scenariusza operacyjnego środków walki elektronicznej.

STK EOIR generuje syntetyczne sceny pozyskiwane przez sensory optoelektroniczne i podczerwieni z uwzględnieniem fizyki promieniowania. Oprogramowanie modeluje sygnaturę termiczną celu, emisję atmosferyczną czy wpływ Słońca. Dla obrony powietrznej oznacza to możliwość analizy, czy sensor IR będzie w stanie wyodrębnić obraz układu napędowego lub rozgrzanego poszycia w zadanych warunkach środowiskowych oraz zmiennym kierunku i odległości do celu.

STK pozwala na ocenę parametrów takich pracy sensora jak stosunek sygnału do szumu, co umożliwia ocenę skuteczności konkretnych typów sensorów oraz optymalizację rozmieszczenia sensorów tak, aby zminimalizować wpływ oślepienia słonecznego czy wpływu otoczenia topograficznego na ciągłość śledzenia obiektu.

Dzięki możliwości integrowania sensorów, poza stanowiskami naziemnymi, na platformach morskich, lotniczych i satelitarnych w jednym scenariuszu możemy odbudować wielowarstwową i wielodomenową strukturę rozpoznawczą, pozwalającą planowanie syntezy informacji.

Modelowanie łączności i łańcucha decyzyjnego

Na podstawie precyzyjnych modeli zagrożeń i analiz skuteczności sensorów STK umożliwia wnioskowanie o czasie reakcji systemu obrony powietrznej w odniesieniu do zdolności utrzymania łączności. Korzystając z STK Communications oraz narzędzi do modelowania komponentów czasowych, w STK Analysis Workbench, istnieje możliwość symulacji logiki pracy oraz ograniczeń operacyjnych procesów dowodzenia i kontroli obrony powietrznej.

Moduł STK Communications stanowi kluczowe ogniwo w modelowaniu nowoczesnych systemów obrony powietrznej, gdzie informacja jest równie ważna jak sam efektor. Narzędzie to pozwala na odejście od teoretycznych założeń o doskonałej łączności na rzecz analizy rzeczywistych parametrów fizycznych kanałów komunikacyjnych w dynamicznym i nasyconym środowisku walki.

W kontekście komunikacji naziemnej i satelitarnej, STK umożliwia budowę kompleksowych modeli sieci oraz architektury łączy wielosegmentowych. Inżynierowie mogą definiować pełną charakterystykę nadajników i odbiorników, w tym wzorce promieniowania i zysku anten, filtry częstotliwości, modulatory itd. Kluczową przewagą jest tu uwzględnienie dynamiki obiektów – narzędzie w czasie rzeczywistym oblicza budżet łącza dla ruchomych wyrzutni, samolotów wczesnego ostrzegania oraz platform satelitarnych.

Analiza uwzględnia parametry takie jak EIRP, stosunek sygnału do szumu (C/N lub Eb/No) oraz wpływ atmosfery, opadów i ukształtowania terenu na propagację fal radiowych. Dzięki temu można precyzyjnie określić okna komunikacyjne oraz przepustowość sieci w krytycznych fazach misji.

Obszar modelowania walki elektronicznej to miejsce, gdzie STK Communications swoją najwyższą wartość analityczną. Narzędzie pozwala na wprowadzenie do scenariusza źródeł zakłóceń celowych – zarówno naziemnych, jak i lotniczych. Użytkownik może modelować różne techniki zakłócania analizując ich wpływ na konkretne ogniwa łańcucha dowodzenia.

STK oblicza dynamiczny wskaźnik J/S (Jammer-to-Signal ratio), co pozwala na wizualizację stref, w których łączność pomiędzy węzłami sieci zostaje zerwana, bądź gdzie precyzja naprowadzania GPS drastycznie spadnie. Modelowanie to wykracza poza samą degradację sygnału. Pozwala na testowanie strategii przeciwdziałania, takich jak zmiana częstotliwości czy wykorzystanie anten o sterowanej charakterystyce promieniowania (null-steering), które fizycznie „wycinają” kierunek, z którego dobiega zakłócenie.

W kontekście systemu obrony powietrznej, STK Communications pozwala odpowiedzieć na fundamentalne pytanie: czy w warunkach zmasowanego ataku elektronicznego, rozproszone elementy systemu będą w stanie bezpiecznie wymieniać dane o celach w czasie wymaganym do skutecznego przechwycenia. Jest to narzędzie niezbędne do projektowania systemów dowodzenia odpornych na cyber-zagrożenia i fizyczne zakłócanie pola walki.

STK Analysis Workbench (AWB) to fundament modelowania dynamiki czasowej, pozwalający wyjść poza proste interwały widoczności w stronę złożonych scenariuszy operacyjnych. Kluczową funkcjonalnością w domenie czasu jest Time Tool, który umożliwia definiowanie precyzyjnych zdarzeń (np. moment wykrycia celu) oraz logiczne operowanie na nich przy użyciu algebry Boole’a. Dzięki temu inżynier może symulować pełny łańcuch decyzyjny: od detekcji, przez czas potrzebny na fuzję danych w C2, aż po wypracowanie komendy ogniowej.

Narzędzie pozwala na wprowadzanie warunkowych opóźnień i filtrów czasu trwania, co jest niezbędne do modelowania następstw zdarzeń – np. odpalenia pocisku przechwytującego dopiero po 30 sekundach ciągłego śledzenia. AWB integruje te zależności z geometrią misji, tworząc cztero-wymiarowy model, w którym każda decyzja jest osadzona w rygorystycznym reżimie czasowym, co pozwala na identyfikację wąskich gardeł w systemach obrony powietrznej.

Poza symulacjami istotnymi w procesie wieloscenariuszowej analizy zagrożeń i systemu obrony, STK jest często blisko integrowane z systemami centów operacyjnych jako wiodące lub uzupełniające zaplecze analityczne.

Podsumowanie

Wykorzystanie środowiska Ansys STK w projektowaniu nowoczesnej tarczy powietrznej pozwala na przejście od statycznych założeń do dynamicznego modelowania misji o wysokiej wierności fizycznej. Kluczowym filarem tej analizy jest precyzyjne odtworzenie trajektorii pocisków balistycznych, manewrujących oraz systemów hipersonicznych, co w połączeniu z możliwością symulacji systemów sensorycznych pozwala na identyfikację luk w systemach wczesnego ostrzegania.

Skuteczność sensorów jest weryfikowana poprzez zaawansowane modele radarowe oraz optoelektroniczne, które uwzględniają zmienną sygnaturę obiektów oraz wpływ środowiska na detekcję. Równie istotnym aspektem jest modelowanie domeny łączności, gdzie STK pozwala na testowanie odporności łańcucha dowodzenia na zakłócenia elektroniczne i walkę o pasmo radiowe. Zastosowanie analiz w domenie czasu przenosi analizę na poziom sekwencyjny, umożliwiając precyzyjne zasymulowanie czasu trwania procesu decyzyjnego oraz interwałów niezbędnych do skutecznego przechwycenia celu.

Dowiedz się w jaki sposób POLSA wykorzystuje STK w swoich projektach, sprawdź jak w praktyce wygląda wielodomenowe modelowanie zagrożeń oraz symulacja skuteczności sensorów naziemnych i kosmicznych, zakłócanie łączności, nawigacji i pozyskiwania danych.

Porozmawiaj z ekspertami z POLSA, Creotech, Thorium Space, WAT. Zarezerwuj Bilet na Symkom CONFERENCE.
